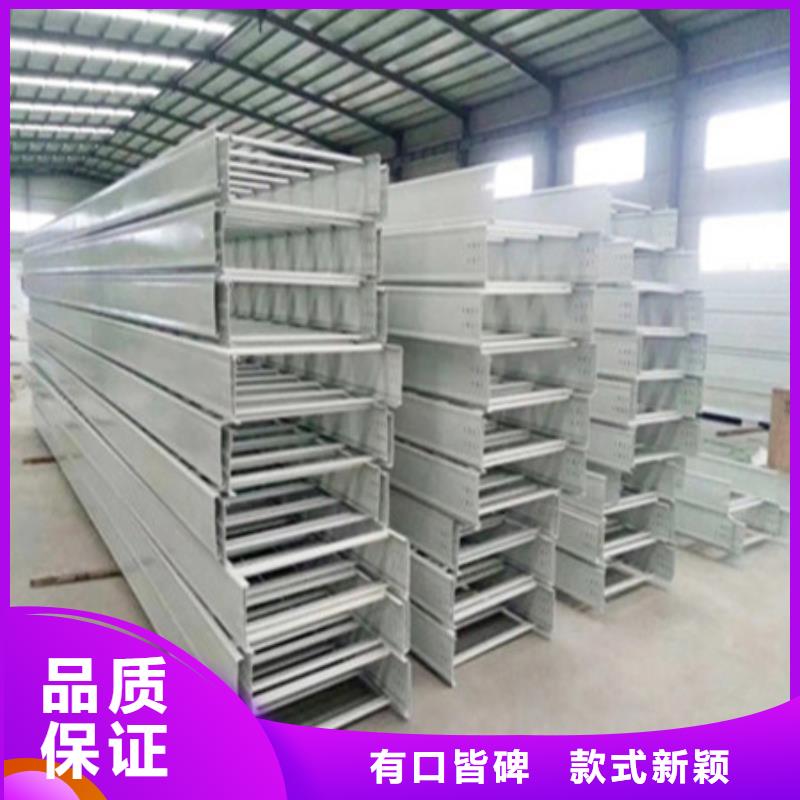

库存充足 按需设计【桥架】-nm600耐磨钢板现货销售

,【聊城财源特钢销售有限公司(果洛分公司)sdz2303-53】主营桥架,提供的桥架产品型号齐全、质量价格合理、质量可靠、发货迅速、可按需定制-欢迎新老客户来厂参观选购,联系人:朱经理,地址:经济开发区黑龙江路东首铭德大厦。

1．电缆桥架结构类型选择 在工程设计文件中通常笼统地将电缆桥架称呼为“桥架”，并未指出具体的结构特征，不同类型、本地不同制作材料的电缆桥架价格相差较大，且结构类型的混乱会带来工作现场散热、本地机械防护方面的问题。故在设计阶段应要求设计人员根据工程环境特征和技术要求，合理选择电缆桥架的结构特征，并在平面图的型号标注和材料表中进行清晰地表达。 2．电缆桥架材质选择 电缆桥架的材质是电缆桥架工程设计常见的另外一个问题。按照材料划分，电缆桥架主要有钢制、本地玻璃钢和铝合金几种。玻璃钢电缆桥架的特点是质量轻，比重仅为碳钢的1/4；耐水性和耐腐蚀性好，适合化工厂。不易燃烧，难燃型玻璃钢电缆桥架的氧指数≥32。使用寿命长，一般设计寿命为20年，但价格是钢制电缆桥架的3倍。施工的优越性在于切割方便、本地组装灵活，安装无需动火，这对于爆炸危险环境并且工程工期紧张的化工厂工程意义尤其重大，因为在爆炸危险环境，工程动火安装时化工厂必须停产，经济效益必受影响。铝合金电缆桥架重量也很轻，由于铝、本地钢比重不同（Al＝2.7，Fe＝7.86），按重量计算，铝钢之比约为1：3。铝合金电缆桥架外形尺寸、本地荷载特性均与钢质桥架基本相近。就费用而言，铝合金桥架的造价比镀锌钢制电缆桥架要高20％，使用寿命是钢制电缆桥架的5倍以上。

电缆桥架安装时应注意 关于电缆桥架安装时应注意的几点说明： （1）.外观检查 电缆桥架进入施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌的电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。 （2）.电缆桥架的安装位置 桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。 （3）.支吊架的安装 电缆桥架的支吊架质量应符合现行的有关技术标准电缆桥架水平敷设时,支撑跨距一般为1.5~3m一试垂直敷设时，固定间距不宜大于2m两相邻桥架托臂之间水平高度差不应大于10mm,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm。

当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、当地相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
